martes, 17 de mayo de 2011

SEMICONDUCTORES

TEORÍA DEL SEMICONDUCTOR

TEORÍA DEL SEMICONDUCTOR


INTRODUCCIÓN
Un semiconductor es un elemento material cuya conductividad eléctrica puede considerarse situada entre las de un aislante y la de un conductor, considerados en orden creciente
Los semiconductores más conocidos son el silíceo (Si) y el germanio (Ge). Debido a que, como veremos más adelante, el comportamiento del silíceo es más estable que el germanio frente a todas las perturbaciones exteriores que pueden variar su respuesta normal, será el primero (Si) el elemento semiconductor más utilizado en la fabricación de los componentes electrónicos de estado sólido. A él nos referiremos normalmente, teniendo en cuenta que el proceso del germanio es absolutamente similar.
Como todos los demás, el átomo de silicio tiene tantas cargas positivas en el núcleo, como electrones en las órbitas que le rodean. (En el caso del silicio este número es de 14). El interés del semiconductor se centra en su capacidad de dar lugar a la aparición de una corriente, es decir, que haya un movimiento de electrones. Como es de todos conocido, un electrón se siente más ligado al núcleo cuanto mayor sea su cercanía entre ambos. Por tanto los electrones que tienen menor fuerza de atracción por parte del núcleo y pueden ser liberados de la misma, son los electrones que se encuentran en las órbitas exteriores. Estos electrones pueden, según lo dicho anteriormente, quedar libres al inyectarles una pequeña energía. En estos recaerá nuestra atención y es así que en vez de utilizar el modelo completo del átomo de silicio, utilizaremos la representación simplificada donde se resalta la zona de nuestro interés.


La zona sombreada de la figura 2 representa de una
manera simplificada a la zona sombreada de la figura 1
Como se puede apreciar en la figura, los electrones factibles de ser liberados de la fuerza de atracción del núcleo son cuatro

Semiconductor

Un semiconductor es una sustancia que se comporta como conductor o como aislante dependiendo de diversos factores, como por ejemplo el campo eléctrico o magnético, la presión, la radiación que le incide, o la temperatura del ambiente en el que se encuentre. Los elementos químicos semiconductores de la tabla periódica se indican en la tabla adjunta


Elemento
Grupo
Electrones en
la última capa
II B
2 e-
Al, Ga, B, In
III A
3 e-
Si, C, Ge
IV A
4 e-
P, As, Sb
V A
5 e-
Se, Te, (S)
VI A
6 e-


El elemento semiconductor más usado es el Silicio, el segundo el Germanio, aunque idéntico comportamiento presentan las combinaciones de elementos de los grupos II y III con los de los grupos VI y V respectivamente (AsGa, PIn, AsGaAl, TeCd, SeCd y SCd). Posteriormente se ha comenzado a emplear también el azufre. La característica común a todos ellos es que son tetravalentes, teniendo el silicio una configuración electrónica s²p².




Tipos de semiconductores


 Semiconductores intrínsecos
Es un cristal de silicio o Germanio que forma una estructura tetraédrica similar a la del carbono mediante enlaces covalentes entre sus átomos, en la figura representados en el plano por simplicidad. Cuando el cristal se encuentra a temperatura ambiente, algunos electrones pueden, absorber las energía necesaria, saltar a la banda de conducción, dejando el correspondiente hueco en la banda de valencia (1). Las energías requeridas, a temperatura ambiente son de 0,7 eV y 0,3 eV para el silicio y el germanio respectivamente.
Obviamente el proceso inverso también se produce, de modo que los electrones pueden caer desde el estado energético correspondiente a la banda de conducción, a un hueco en la banda de valencia liberando energía. A este fenómeno, se le denomina recombinación. Sucede que, a una determinada temperatura, las velocidades de creación de pares e-h, y de recombinación se igualan, de modo que la concentración global de electrones y huecos permanece invariable. Siendo "n" la concentración de electrones (cargas negativas) y "p" la concentración de huecos (cargas positivas), se cumple que:
ni = n = p
siendo ni la concentración intrínseca del semiconductor, función exclusiva de la temperatura. Si se somete el cristal a una diferencia de potencial, se producen dos corrientes eléctricas. Por un lado la debida al movimiento de los electrones libres de la banda de conducción, y por otro, la debida al desplazamiento de los electrones en la banda de valencia, que tenderán a saltar a los huecos próximos (2), originando una corriente de huecos con 4 capas ideales y es en la dirección contraria al campo eléctrico cuya velocidad y magnitud es muy inferior a la de la banda de conducción.

Semiconductores extrínsecos

Si a un semiconductor intrínseco, como el anterior, se le añade un pequeño porcentaje de impurezas, es decir, elementos trivalentes o pentavalentes, el semiconductor se denomina extrínseco, y se dice que está dopado. Evidentemente, las impurezas deberán formar parte de la estructura cristalina sustituyendo al correspondiente átomo de silicio.

 Semiconductor tipo N

Un Semiconductor tipo N se obtiene llevando a cabo un proceso de dopado añadiendo un cierto tipo de átomos al semiconductor para poder aumentar el número de portadores de carga libres (en este caso negativas o electrones).
Cuando el material dopante es añadido, éste aporta sus electrones más débilmente vinculados a los átomos del semiconductor. Este tipo de agente dopante es también conocido como material donante ya que da algunos de sus electrones.
El propósito del dopaje tipo n es el de producir abundancia de electrones portadores en el material. Para ayudar a entender cómo se produce el dopaje tipo n considérese el caso del silicio (Si). Los átomos del silicio tienen una valencia atómica de cuatro, por lo que se forma un enlace covalente con cada uno de los átomos de silicio adyacentes. Si un átomo con cinco electrones de valencia, tales como los del grupo VA de la tabla periódica (ej. fósforo (P), arsénico (As) o antimonio (Sb)), se incorpora a la red cristalina en el lugar de un átomo de silicio, entonces ese átomo tendrá cuatro enlaces covalentes y un electrón no enlazado. Este electrón extra da como resultado la formación de "electrones libres", el número de electrones en el material supera ampliamente el número de huecos, en ese caso los electrones son los portadores mayoritarios y los huecos son los portadores minoritarios. A causa de que los átomos con cinco electrones de valencia tienen un electrón extra que "dar", son llamados átomos donadores. Nótese que cada electrón libre en el semiconductor nunca está lejos de un ion dopante positivo inmóvil, y el material dopado tipo N generalmente tiene una

Semiconductor tipo P

Un Semiconductor tipo P se obtiene llevando a cabo un proceso de dopado, añadiendo un cierto tipo de átomos al semiconductor para poder aumentar el número de portadores de carga libres (en este caso positivos o huecos).
Cuando el material dopante es añadido , éste libera los electrones más débilmente vinculados de los átomos del semiconductor. Este agente dopante es también conocido como material aceptor y los átomos del semiconductor que han perdido un electrón son conocidos como huecos.
El propósito del dopaje tipo P es el de crear abundancia de huecos. En el caso del silicio, un átomo tetravalente (típicamente del grupo IV A de la tabla periódica) se le une un átomo con tres electrones de valencia, tales como los del grupo IIIA de la tabla periódica (ej. Al, Ga, B, In), y se incorpora a la red cristalina en el lugar de un átomo de silicio, entonces ese átomo tendrá tres enlaces covalentes y un hueco producido que se encontrara en condición de aceptar un electrón libre.
Así los dopantes crean los "huecos". No obstante, cuando cada hueco se ha desplazado por la red, un protón del átomo situado en la posición del hueco se ve "expuesto" y en breve se ve equilibrado como una cierta carga positiva. Cuando un número suficiente de aceptores son añadidos, los huecos superan ampliamente la excitación térmica de los electrones. Así, los huecos son los portadores mayoritarios, mientras que los electrones son los portadores minoritarios en los materiales tipo P. Los diamantes azules (tipo IIb), que contienen impurezas de boro (B), son un ejemplo de un semiconductor tipo P que se produce de manera natural.

jueves, 12 de mayo de 2011

DIODOS

Un diodo es un componente electrónico de dos terminales que permite la circulación de lacorriente eléctrica a través de él en un único sentido; en el sentido contrario no lo permite. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.

De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir unacorriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

Principio de operación de un diodo



El semiconductor tipo N tiene electrones libres (exceso de electrones) y elsemiconductor tipo P tiene huecos libres (ausencia o falta de electrones)

Cuando una tensión positiva se aplica al lado P y una negativa al lado N, los electrones en el lado N son empujados al lado P y los electrones fluyen a través del material P mas allá de los límites del semiconductor.

De igual manera los huecos en el material P son empujados con una tensión negativa al lado del material N y los huecos fluyen a través del material N.

En el caso opuesto, cuando una tensión positiva se aplica al lado N y una negativa al lado P, los electrones en el lado N son empujados al lado N y los huecos del lado P son empujados al lado P. En este caso los electrones en el semiconductor no se mueven y en consecuencia no hay corriente

El diodo se puede hacer trabajar de 2 maneras diferentes:


Es cuando la corriente que circula por eldiodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo.

Polarización directa

Diodo semiconductor polarizado en sentido directo - Electrónica Unicrom
En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito.

Polarización inversa

Diodo semiconductor polarizado en sentido inverso - Electrónica Unicrom
Es cuando la corriente en el diodo desea circular en sentido opuesto a laflecha (la flecha del diodo), o sea del cátodo al ánodo.
En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como uncircuito abierto.
Nota: El funcionamiento antes mencionado se refiere al diodo ideal, ésto quiere decir que el diodo se toma como un elemento perfecto (como se hace en casi todos los casos), tanto en polarización directa como en polarización inversa.

Aplicaciones del diodo

Los diodos tienen muchas aplicaciones, pero una de la más comunes es el proceso de conversión de corriente alterna (C.A.) a corriente continua (C.C.). En este caso se utiliza el diodo como rectificador



Estan

miércoles, 11 de mayo de 2011

CONDENSADORES Y BOBINAS

CONDENSADOR → C

Es un dispositivo capas de almacenar energía en forma de campo eléctrico Está formado por dos laminas metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico.



Se puede representar



Su unidad de capacidad es el Faradio


μf
nf
Pf
Microfaradios
Nanofaradios
Picofaradios

Tención de trabajo: Maximo Voltaje q puede soportar un condensador

Polaridad solo electroliticos

TIPOS DE CONDENSADORES


Se suman de la siguiete manera


LEYES DE KIRCHHOFF


Las leyes de Kirchhoff son dos igualdades que se basan en la conservación de la energía y la carga en los circuitos eléctricos. Fueron descritas por primera vez en 1845 por Gustav Kirchhoff. Son ampliamente usadas en ingeniería eléctrica.
Ambas leyes de circuitos pueden derivarse directamente de las ecuaciones de Maxwell, pero Kirchhoff precedió a Maxwell y gracias a Georg Ohm su trabajo fue generalizado. Estas leyes son muy utilizadas en ingeniería eléctrica para hallar corrientes y tensiones en cualquier punto de un circuito eléctrico.
  1.  LEY DE NODOS  → Corriente
  • la suma de las corrientes q entra es = a la suma de las corrientes q salen
  • la suma algebraica de las corrientes es
-It+I1I2+I3+...In=0
It= I1+I2+I3+....In


       2.  LEY DE MAYAS → Voltaje

Una maya se da cuando hay una trayectoria cerrada
  • en toda maya la suma de caídas de tencion es = a la suma de todas las subidas de tención.
Vt-Vr1-Vr2-Vr3-....Vrn=0
Vt=Vr1+Vr2+Vr3+....Vrn


EJEMPLO


I1=5A
I3=2A

V=25Ω(I2-I1)+30ΩI2+20Ω(I2-13)=0
25ΩI2-25ΩI1+30ΩI2-20I3=0
75ΩI2-125v+40v=0
75ΩI2-85v=0
75ΩI2=85v
I2=85/75
I2=1,13A

Ix=I2-I3
Ix=1,13-(-2)
Ix=3,13A

viernes, 1 de abril de 2011

CIRCUITOS 3 CIRCUITO MIXTO

Se dice q un circuito mixto se presenta cuando en un circuito se encuentran las resistencias dispuestas unas seguidas de las otras seriales y otras paralelas entre si, pueden haber dos o mas resistencias ubicadas de forma q sus polos estan conectados en los mismos nodos.

A continuacion un ejemplo de circuitos mixtos.








SIMBOLOGIA

A continuación encontraremos algunas imágenes con la simbología de electrónica, por convenciones internacionales.

importantes para diferenciar y descifrar un plano electrónico.





CIRCUITOS 2 CIRCUITO PARALELO

Se dice q en un circuito cuando las resistencias tienen cada una conexión directa en ambos polos con la fuente de energía se encuentran conectados en paralelo.


  • La intensidad varia con las resistencias.
  • El voltaje es constante es decir es el mismo para cada una de las resistencias.
  • Re=1/(1/R1+1/R2+1/R3+1/Rn) es decir el inverso de las resistencias
  • I=I1+I2+I3+In
  • Re=R1*R2/R1+R2
  • Dos resistencias iguales la resistencia total sera igual a la mitad de una de ellas.

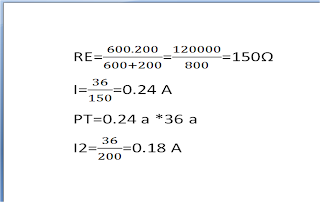

A continuación un ejemplo de circuito paralelo




CIRCUITOS 1 CIRCUITO SERIAL

Se dice q un circuito serial es un circuito en el q las resistencias esta dispuestas una a continuación de la otra, es decir q donde termina una comienza la siguiente.


  • La intensidad siempre sera la misma.
  • El voltaje varía según la resistencia.
  • Re=R1+R2+R3+Rn
A continuación un ejemplo de circuito serial.


CIRCUITO SERIAL
EJEMPLO

Pt=25W
RE=
VT=
IT=200Ma
R1=125Ω
R2=?
R3=100Ω
R4=330Ω
R5=50Ω

solución

Vt=25w/0,2=125v
Re=125v/0,2=625Ω
Re=625- 125-100.330-50
R2=20Ω
V1=0,2.125=25v
V2=0.2.20=4v
V3=0.2.100=20v
V4=0.2.330=66v
V5=0.2.50=10v

CODIGO DE COLOR

Es codigo de color es una herramienta importante de clasificacion de valores ya q la mayoria de las recsistencias son realmente pequeñas seria dificil saber el valor ya q deberia escribirse muy pequeño, pero con esta herramienta es ya mas facil de reconocer su valor teniendo encuenta las convenciones de colores establecidos y los valores.



EJEMPLOS DE RESISTENCIAS Y CODIGO DE COLOR



DIEGO AHUMADA DELVILLAR
ING. DE SISTEMAS 1SEMESTRE GRUPO B


RES
VALOR
TOLERANCIA +
TOLERANCIA -
RES
VALOR
TOLERANCIA +
TOLERANCIA -
1
160 KΩ
164 KΩ
156 KΩ
2
2,9 KΩ
2,9675 KΩ
2,8275 KΩ
3
42 KΩ
44,1 KΩ
39,9 KΩ
4
35 GΩ
35,035 GΩ
34,965 GΩ
5
80 Ω
82 Ω
78 Ω
6
61 MΩ
62,525 MΩ
59,475 MΩ
7
92 MΩ
89,7 MΩ
94,3 MΩ
8
1,7 KΩ
1,7425 KΩ
1,6575 KΩ
9
530 Ω
543,25 Ω
516,75 Ω
10
3,4 GΩ
3,485 GΩ
3,315 GΩ
